Os QTMs possuem a função de auxiliar na manutenção e operação das indústrias, oferecendo qualidade e segurança aos operadores no momento de conexão das tomadas de energia.

   Os QTMs possuem a função de auxiliar na manutenção e operação das indústrias, oferecendo qualidade e segurança aos operadores no momento de conexão das tomadas de energia.

Aqui estão as principais vantagens do QTM da AGPR5

Conformidade com Normas

Flexibilidade na Conexão de Equipamentos

Distribuição Eficiente de Energia

Normas e Diretrizes

Proteção
Elétrica

Inspeções e Testes

Principais características dos QTMs da AGPR5:

  • Corrente nominal (In) = até 125 A com minidisjuntores e até 800 A com disjuntores caixa moldada
  • Tensão nominal (Vn) = até 690 V
  • Corrente de curto-circuito (Icc) = até 20 kA com minidisjuntores e até 85 kA com disjuntores caixa moldada
  • Frequência = 50 ou 60 Hz
  • Grau de Proteção = atendemos até IP55 em colunas autoportantes e IP65 em quadros de sobrepor
  • Possibilidades de construção de painel back-to-back (Portas frontais e portas traseiras na mesma coluna)
  • Olhais de içamento na parte superior do painel
  • Fechos com possibilidade de travamento por cadeado
  • Normas aplicáveis = NR10 e NBR5410

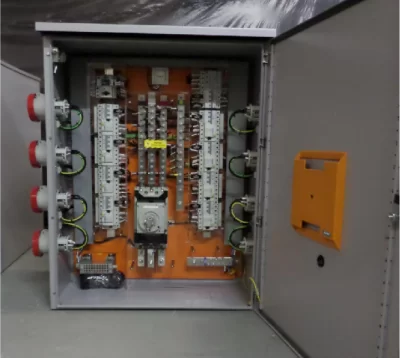

qtm2

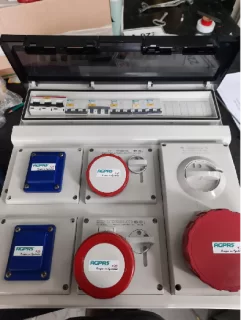

qtm1

Dimensões físicas dos QTMs em quadros de sobrepor:

  • Alturas padrões = 600, 800, 1000, 1200 ou 1500 mm
  • Larguras padrões = 600, 800, 1000 ou 1200 mm
  • Profundidades padrões = 210, 250, 300, 350 ou 400 mm

Certificações Disponibilizadas

IEC 61439 – Conjuntos de manobra e controle de baixa tensão (partes 1, 2 , 3, 4, 5 e 6);

TR/IEC 61641 – Teste de Arco Interno (opcional);

ABS – ABS Quality Evaluations (opcional);

DNV (opcional);

RBNA (opcional).

Principais Áreas de Atuação

Fábrica de Rações
Suínos, Aves e Bovinos

Fábrica de Rações
PET

Fábrica de Premix e Minerais

Indústrias de Fertilizantes

Abatedouros e Frigoríficos

Plantas de extração
de óleo de soja, milho e algodão

Plantas de Armazenagem e Recebimento de Grãos

Indústrias de Tintas e Solventes

Estações de Tratamento ETE e ETA

Sistemas de Bombas contra Incêndio
